QGA/B标准铝合金气缸
分享至：

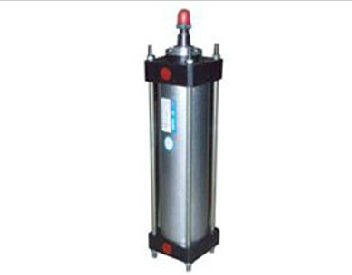

QGA/B标准铝合金气缸

　　产品编号：22823402616

　　产品名称：QGA/B标准铝合金气缸

　　规　　格：

　　产品备注：QGA/B标准铝合金气缸

　　产品类别：气缸系列

　　产 品 说 明

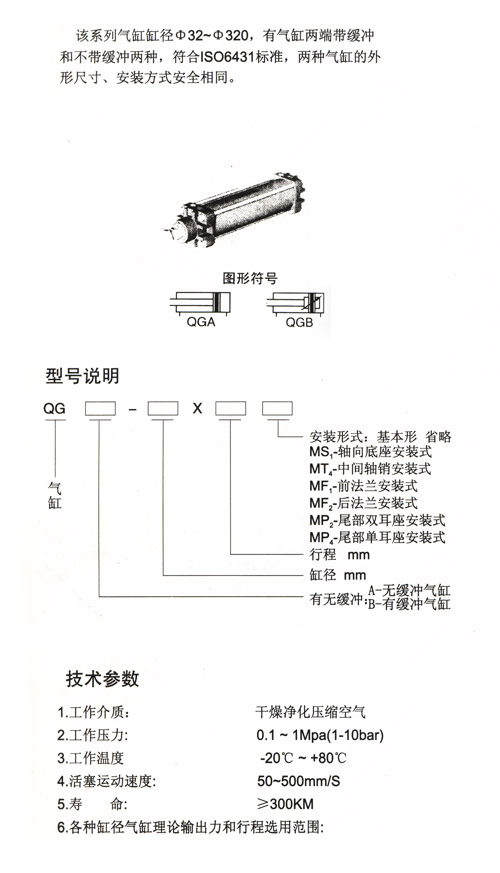

　　双作用普通气缸系列

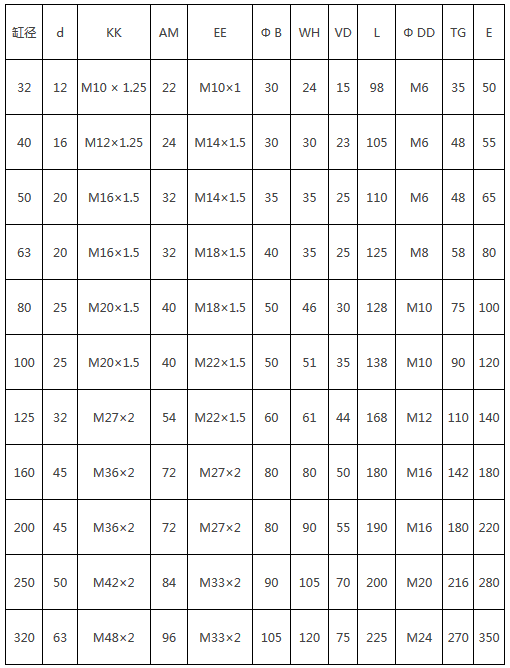

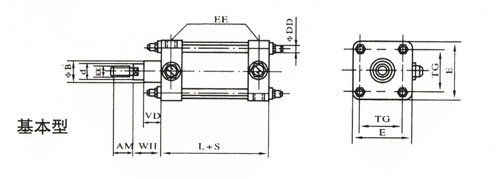

　　基本型尺寸

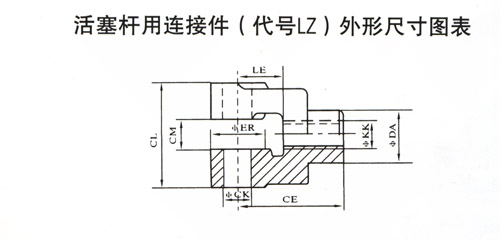

　　活塞杆用连接件(代号LZ)外形尺寸图片


　　LZ型杆连接尺寸表

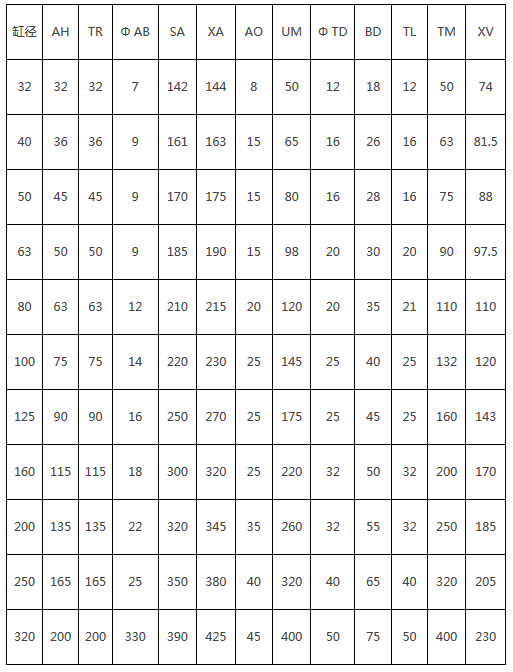

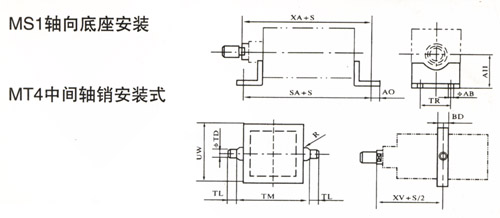

　　MS1轴向地座/MT4中间轴销 安装尺寸

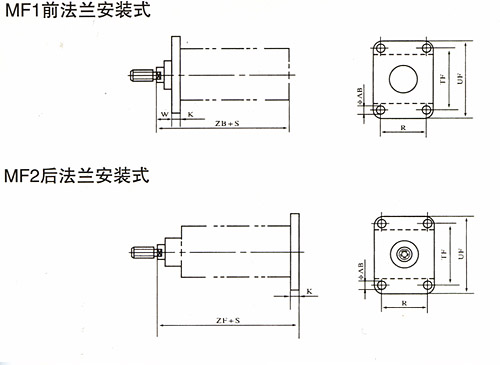

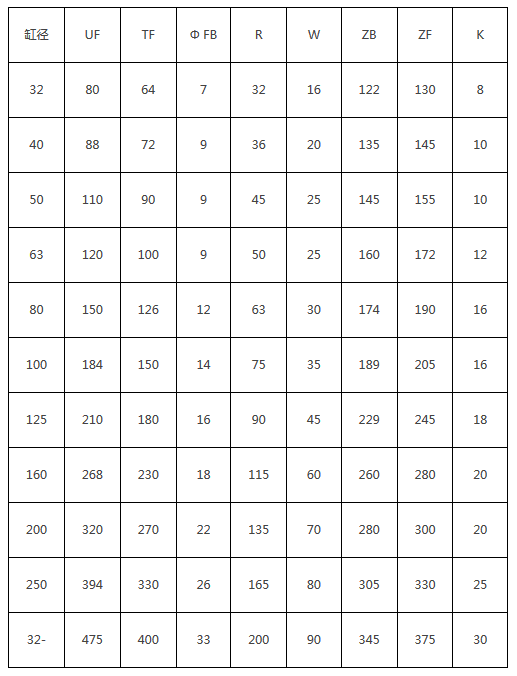

　　MF1前法兰/MF2后法兰 安装尺寸 单位：mm

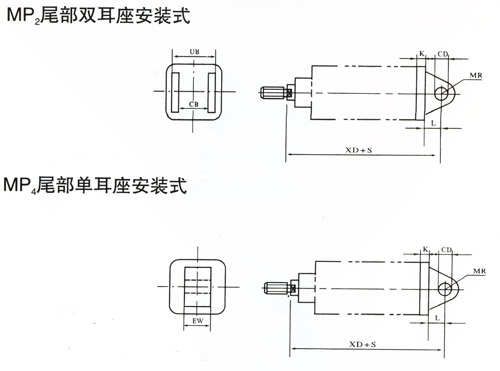

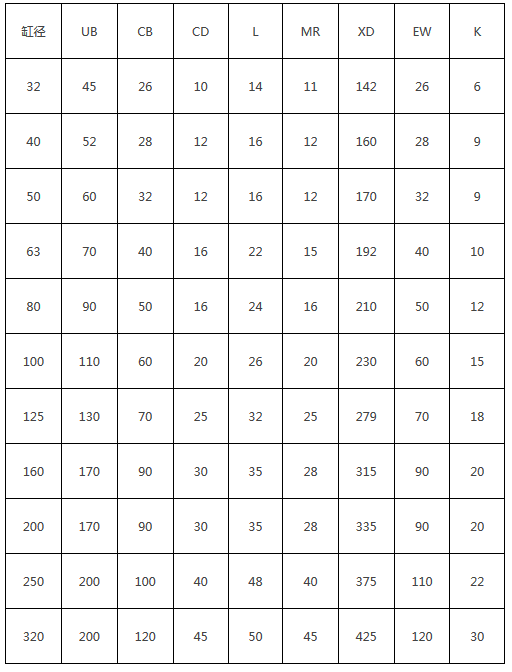

　　MP2尾部双耳座/MP3尾部单耳座 安装尺寸
